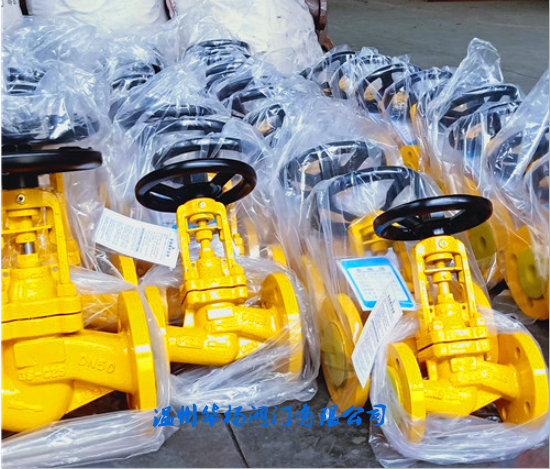

氯氣波紋管截止閥

產品詳情

詳細資料:

主要優點:
1、液壓成型的波紋管形成*道密封,氯氣截止閥其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏。
2、填料函中多級聚四氟乙烯填料組合在波紋管之上形成了第二道密封,增加了密封的可靠性。雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免泄漏,并符合密封標準。
3、上密封裝置中采用多級聚四氟乙烯密封材料,形成組合密封,確保閥門在使用期限內填料函無介質泄露,消除了普通閥門填料函密封薄弱、介質易外漏,甚Z造成事故的可能。
4、中法蘭采用榫槽密封結構,即使在管道壓力波動的情況下,保證中法蘭可靠密封。
5、密封副配對結構型式采用錐、平面型,密封自動補償,達到雙重保險效果,密封性能穩定,無粘著磨損,使用壽命長。
6、閥瓣采用錐形設計,密封面與介質成流線形,密封性能更好,使用壽命更長。
7、閥蓋上自帶有加脂接頭,可直接對閥桿、螺母和軸套進行潤滑,不像傳統的只對螺紋加潤滑油。
8、人體工程學設計手輪,使用壽命更長,操作輕松便捷,更安全可靠
主要材料及標準:
1、閥體、閥瓣蓋、閥蓋:耐腐蝕碳素鋼
2、閥座密封面:等離子噴焊  堆焊硬質合金
3、閥瓣密封面:壓塑整體燒結 聚四氟乙烯
4、墊片、填料:聚四氟乙烯 柔性石墨
5、閥桿螺母:銅合金
6、閥桿:不銹鋼
7、波紋管:1CrNi9Ti.304. 316
8、驅動方式:手動、氣動、電動

氯氣截止閥應用:
1、適用介質:氯氣(干氯)
2、適用溫度:-40~150℃
3、公稱壓力:PN1.6、2.5、4.0MPa
4、公稱通徑:DN 15~300

連接尺寸:

型號

WJ41-16

壓力等級

PN16

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620

型號

WJ41-25

壓力等級

PN25

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14

20

27

37

48

77

105

172

3100

520

690

性能規范:

公稱壓力
(MPa)

殼體試驗壓力
(MPa)

密封試驗壓力
(MPa)

適用溫度
(℃)

1.6

2.4

1.76


≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

產品特點:

1.針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點,根據介質具體特性,氯氣專用閥在閥體材料上選用耐腐蝕鋼(碳素鋼添加耐蝕合金元素),可耐氯氣、液氯腐蝕,低溫可Z-40℃,Z大限度保證工況條件使用要求。

2.氯氣波紋管截止閥密封副配對結構型式采用球、平面型,密封自動補償,達到雙重保險的效果,密封性能穩定,無粘著磨損,有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。

3.產品中法蘭采用榫槽密封結構,即使在管道壓力波動的情況下,保證中法蘭密封 可靠。

4.上密封裝置中采用多級聚四氟乙烯密封材料,形成組合密封,確保閥門在使用期限內填料函無介質泄露,消除了普通閥門填料函密封薄弱、介質易外漏,甚Z造成事故的可能。

工作原理:

A、開啟過程

1在關閉位置,閥體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直Z到全開位置,閥桿提升到位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90°。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的Z后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
