波紋管閥門您現在的位置: 首頁  > 波紋管閥門

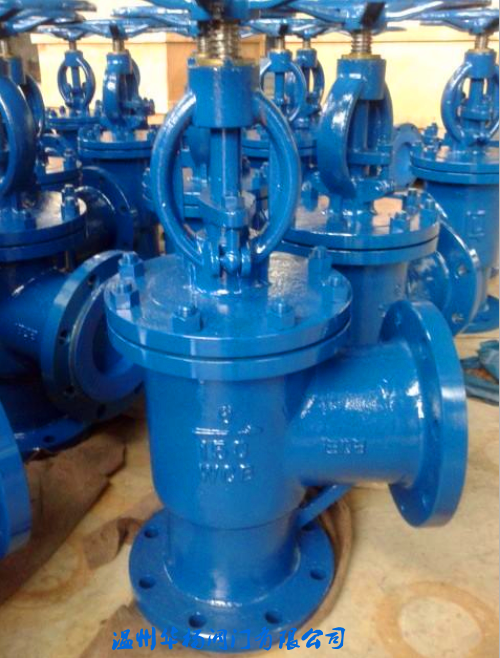

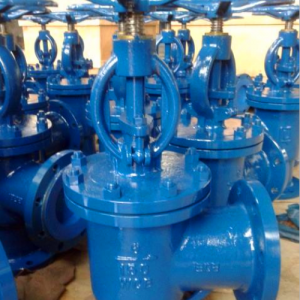

角式波紋管截止閥

產品詳情

詳細資料:

結構特點:
1、產品結構合理、密封可靠、性能優良、造型美觀;
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長;
3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
4、雙重密封,性能更可靠;
5、閥桿升降位置指示,更直觀;
6、零件材質,法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。

技術規范

設計標準

DIN3356

結構長度

DIN3202

連接法蘭

DIN2543-2545

試驗和檢驗

DIN3230

【試壓規范】:

公稱壓力(MPa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度(℃)

使用介質

1.6

2.4

1.76

≤350℃

水、蒸汽、油品等

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

【主要零部件材質】:


序號

名稱

材質

1

閥體

GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

2

閥瓣

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

3

軸銷

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

4

閥桿

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

5

波紋管組件

1Cr18Ni9Ti、304、316

6

閥蓋

GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

7

填料

柔性石墨

8

填料壓蓋

GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

9

閥桿螺母

WCB、QT400-18

10

手輪

銅合金

11

雙頭螺栓

ASTM A193-B7、A320-B8、A193-B8M

12

六角螺母

ASTM A194-2H、A194-8、A194-8M

13

墊片

柔性石墨+不銹鋼

【產品尺寸及重量】:

 WJ44-16

壓力等級

PN16

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

166

166

172

175

193

195

213

227

294

325

355

440

580

620

785

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

4

5

6

10

13

18

25

30

40

50

100

180

300

450

670

WJ44-25

壓力等級

PN25

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

166

166

172

175

193

195

213

227

294

325

355

440

580

620

785

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

4

5

6

11

14

19

27

32

43

53

110

200

330

480

700

WJ44-40

壓力等級

PN40

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

166

166

172

175

193

195

213

227

294

325

355

440

580

620

785

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

4

5

6

11

14

20

28

33

45

55

120

210

350

500

730


雙層波紋管維修方便
波紋管密封閥桿雙重密封
位置指示無升降手輪

1、無泄漏損失--節能并保護環境。
2、德標暗桿波紋管截止閥操作簡單--無升降手輪和位置指示("+" "-"),使操作更直觀;同時閥帽上帶有鎖緊螺母,可將閥門開度固定在某一位置。
3、波紋管截止閥使用壽命長--所有的零泄漏都采用雙層波紋管密封結構設計,在操作時不會產生任何故障,波紋管疲勞壽命達15000次,符合Z新國際標準。若波紋管不幸失效,閥蓋上的填料密封可提供二次密封防止泄漏。
4、無需維護--波紋管密封結構不僅杜絕了泄漏現象,而且無需維護,如需更換內部件,也非常簡單、快速,所有的墊片都不含石棉成份。
5、完全符合歐洲壓力設備指令97/23/EC。
6、德標暗桿波紋管截止閥堅固耐用--此產品不受振動影響,可工作于廣泛的壓力和溫度范圍。帶有節流閥芯的零泄漏截止閥可以手動的對系統內的壓力和流量進行粗略簡單的控制,也可替代旁路閥門進行粗略簡單的控制。
7、全不銹鋼材質的型號一般用于腐蝕環境,閥帽上自帶有加脂接頭,可對閥桿和軸套進行潤滑。
8、所有型號的零泄漏截止閥在相應手輪轉動情況下的Kv值測試標準符合EN60534-2-3。
