球閥系列您現在的位置: 首頁  > 球閥系列

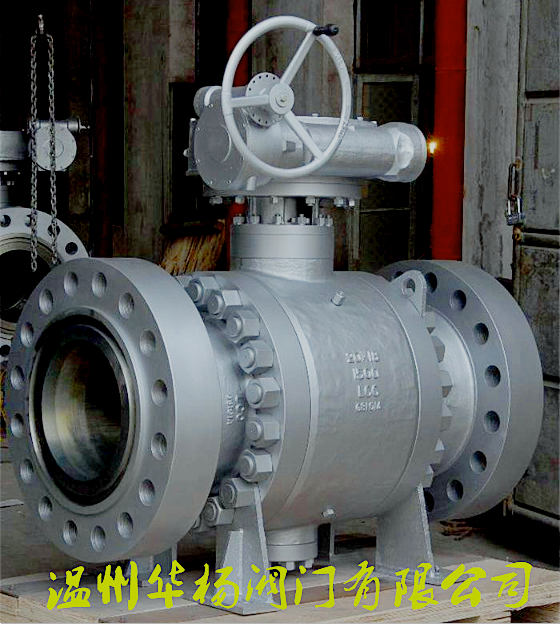

鍛鋼高壓球閥

產品詳情

詳細資料:

特點:

1、 的閥座:聚多年球閥制造經驗而設計的閥座,摩擦系數低,操作力矩小。多種閥座材料,適應范圍廣。

2、閥桿防飛結構:在閥桿下部設置臺階,從閥體內部下裝閥桿,防止閥桿飛出。

3、防靜電機能:在球體與閥體或閥桿之間的設置防靜電彈簧,能將開關動作過程產生的靜電導出。

4、耐火結構: 的耐火設計,在火災后,各個泄漏部位設計成柔性石墨填料或不銹鋼夾石墨,滿足耐火要求,符合API6FA和API607的規定。

5、手柄操作時,采用扁頭閥桿,與手柄的連接不會錯位,從而保證了手柄指示的開關狀態與閥*。為防止閥門開關受到誤動作,在開關全開,全關位置設置有鎖定孔,確保閥門處于正確的位置。

6、 耐火結構: 的耐火設計,在火災后,各個泄漏部位密封件燒損后形成金屬對金屬密封,符合API6FA和API607的規定。對于耐火要求嚴格的地方,密 封件采用柔性石墨填料和不銹鋼夾石墨墊片密封,保證無外漏。(訂貨時請注明:全防火型FB型)

7、閥門采用國內的支撐板結構,提高了閥門的使用壽命,減小了閥門的操作扭矩。大大延長了閥門的使用壽命。

鍛鋼高壓球閥安裝

1.安裝位置、高度、進出口方向必需符合設計要求,連接應牢固緊密。

2.安裝鍛鋼高壓球閥在保溫管道上的各類手動閥門,手柄均不得向下。

3.鍛鋼高壓球閥安裝前必需進行外觀檢查,閥門的銘牌應符合現行國家尺度《通用閥門標志》GB12220的劃定。對于工作壓力大于1.0MPa及在主干管上起到堵截作用的閥門,安裝前應進行強度和嚴密機能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243尺度要求,以閥瓣密封面無滲漏為合格。

4.閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

5.帶傳念頭構的球閥,按鍛鋼高壓球閥使用仿單的劃定安裝。

這種鍛鋼高壓球閥的球體是浮動的。由兩個閥座密封圈支撐,封閉時,在介質壓力的作用下,球體本身能產生一定的移位,并牢牢壓在出口真?zhèn)€密封圈上,保證出口端密封。

主要性能規格

試驗壓力(Mpa)公稱壓力(Mpa)壓力級(Class)
1.62.54.06.410.016.025.01503004006009001500
強度試驗2.43.86.09.615.02437.53.17.810.215.323.138.4
密封試驗1.82.84.47.011.017.627.52.25.67.511.216.828.1
氣密試驗0.5-0.7
工作溫度PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ )

Q347Y高壓硬密封鍛鋼球閥--主要零件材質

零件名稱材料
材料代號
閥體 閥蓋WCBZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
球體2Cr13ZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿2Cr13316L1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
閥座密封面PTFE、碳素纖維+PTFE、對位聚苯
螺柱 螺母35 35CrMoA(B7) 45(2H)2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料V型PTFE、柔性石墨

Q347Y鍛鋼高溫高壓球閥規格尺寸:

公稱壓力公稱通徑尺寸重量(KG)
D1LH1H2EFW
1.65051178102107--23012
6564191114125--40016
8076203127152--40022
100102229152178--65035
125127356184300--105058
150152394219330--105074
200203457273398116350600205
250254533364495116350600322
300305610395580171420800460
350337686430625171420800576
400387762470670257400800864
4504388645506982574008001280
5004899145808402574008001600
600591106770010501504108003450
7006861245800110083650800450
800,78113729501150836508005940
9008761524110012471237358007540
10009781753120013741237358009320

鍛鋼高壓球閥優點:

1.流體阻力小,全通徑的球閥基本沒有流阻。

2.結構簡單、體積小、重量輕。

3.緊密可靠。它有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。

4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Z(yǔ)高壓力都可應用。

8.由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。

服務承諾:

(1) 嚴格按照合同要求,提供符合設計標準,質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求,并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙,并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表,需方所派監造是督促我方按標準生產合格產品,但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準,供方無條件更換。在安裝和試運行過程中,設備出現質量問題,先處理問題,再分清責任,一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保,-旦發生意外,我方將按需要對所供設備盡快進行免費更換、修理,直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失,我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題,如屬我方原因,我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務,指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備,我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務,把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后,在24小時之內作出答復或派出服務人員,盡快到達現場,做到用戶對質量不滿意,服務不停止。

(16) 免費為產品提供終身維護,凡我廠用戶,均建立了詳盡的用戶檔案,我廠售后服務。人員實行定期回訪,制度,指導用戶的日常維護,及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求,終身為用戶提供質優價廉的零配件。
