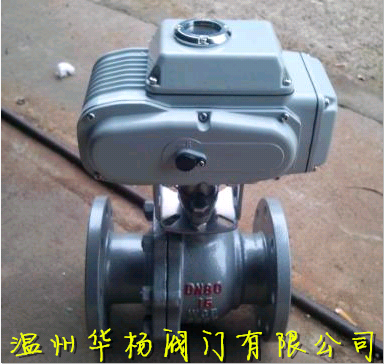

硬密封電動球閥

產品詳情

詳細資料:

執行標準

設計規范:API 6D  API 608  BS 5351  GB/T12237

結構長度:ASME B16.10  GB/T 12221

法蘭連接:ASME B16.5  GB/T 9113

試驗與檢驗:GB/T 13927  API 598  API 6D

Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能 等特點。

產品外形及結構尺寸:
Q941Y 型 (PN16) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

DN

L

D

D1

D2

b

z×?d

15

130

95

65

45

14

4×?14

20

140

105

75

55

14

4×?14

25

150

115

85

65

14

4×?14

32

165

135

100

78

16

4×?18

40

180

145

110

85

16

4×?18

50

200

160

125

100

16

4×?18

65

220

180

145

120

18

4×?18

80

250

195

160

135

20

8×?18

100

280

215

180

155

20

8×?18

125

320

245

210

185

22

8×?18

150

360

280

240

210

24

8×?23

200

400

335

295

265

26

12×?23

Q941Y 型 (PN25) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

DN

L

D

D1

D2

b

z×?d

15

130

95

65

45

16

4×?14

20

140

105

75

55

16

4×?14

25

150

115

85

65

16

4×?14

32

165

135

100

78

18

4×?18

40

180

145

110

85

18

4×?18

50

200

160

125

100

20

4×?18

65

220

180

145

120

22

8×?18

80

250

195

160

135

22

8×?18

100

280

230

190

160

24

8×?23

125

320

270

220

188

28

8×?25

150

360

300

250

218

30

8×?25

200

400

360

310

278

34

12×?25

Q941Y 型 (PN40) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

DN

L

D

D1

D2

b

z×?d

15

130

95

65

45

16

4×?14

20

140

105

75

55

16

4×?14

25

150

115

85

65

16

4×?14

32

180

135

100

78

18

4×?18

40

200

145

110

85

18

4×?18

50

220

160

125

100

20

4×?18

65

250

180

145

120

22

8×?18

80

280

195

160

135

22

8×?18

100

320

230

190

160

24

8×?23

125

400

270

220

188

28

8×?25

150

400

300

250

218

30

8×?25

200

502

375

320

282

38

12×?30

Q941Y 型 (PN63) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

DN

L

D

D1

D2

b

z×?d

15

140

105

75

55

18

4×?14

20

152

125

90

68

20

4×?18

25

180

135

100

78

22

4×?18

32

200

150

110

82

24

4×?23

40

220

165

125

95

24

4×?23

50

250

175

135

105

26

4×?23

65

280

200

160

130

28

8×?23

80

320

210

170

140

30

8×?23

100

360

250

200

168

32

8×?25

125

381

295

240

202

36

8×?34

150

403

340

280

240

38

12×?34

產品性能參數

Q941Y 型 PN16~PN63 法蘭連接浮動硬密封電動球閥主要性能參數

型號

PN

工作壓力 / MPa

適用溫度 /

適用介質

Q941Y-16C

16

1.6

-28~425

水、蒸汽、油品等

Q941Y-25

25

2.5

Q941Y-40

40

4.0

Q941Y-63

63

6.3

Q941Y-16P

16

1.6

-28~500

硝酸等腐蝕性介質

Q941Y-25P

25

2.5

Q941Y-40P

40

4.0

Q941Y-63P

63

6.3

Q941Y-16R

16

1.6

Q941Y-25R

25

2.5

Q941Y-40R

40

4.0

Q941Y-63R

63

6.3
